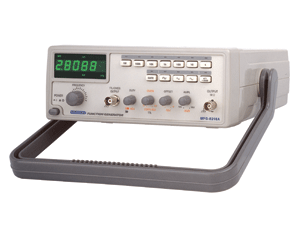

产品名称：函数信号发生器 信号发生器 产品型号：TR-MFG-8216A

函数信号发生器 信号发生器 型号：TR-MFG-8216A
TR-MFG-8216A
频率范围：0.3Hz-3MHz
TR-MFG-8250A
频率范围： 0.5Hz-5MHz
TR-MFG-8216A/8250A

功能特点：

■ 频率范围： 0.3Hz~3MHz/0.5Hz~5MHz
■ 输出波形：正弦波、三角波、方波、 Ramp 、 TTL 和 CMOS 输出
■ 外部电压控制频率功能（ VCF ）
■ 正负工作周期可调
■ 可调式 DC offset 电位
■ 二段固定误衰减器（ -20dB × 2 ）以及可调式衰减器
■ 内建 6 位高解析度计频器，可测频率范围达 100MHz
■ B型机带功率输出4W<100KHz

技术参数
■主要规格
■ 频率范围： 0.3Hz~3MHz/0.5Hz~5MHz(7 段选择 )
■ 输出振幅： ≥ 10Vpp(50 Ω 负载时 )
■ 输出阻抗： 50 Ω± 10 ％
■ 衰减量： -20dB ± 1dB
■ 直流偏置： ＜ -5V~ ＞ 5V(50 Ω 负载时 )
■ 工作周期控制： 80 ％ :20 ％ :80% 到 1MHz 连续可调
■ 显示器： 6 位数 LED 显示
■ 正弦波
■ 失真度： ≤ 1 ％， 0.3Hz~200KHz THD ≤ 35dB 以下（zui大到 1/10 基准）
■ 平坦度： ＜ 0.3dB,0.3Hz~300KHz; ＜ 0.5dB,300KHz~3MHz/5MHz

■ 三角波
■ 线性： ≥ 98 ％， 0.3Hz~100KHz; ≥ 95%,100KHz~3MHz/5MHz

■ 方波
■ 对称性： ± 2 ％， 0.3Hz~100KHz
■ 上升 / 下降时间： ≤ 100nS 在zui大输出时（ 50 Ω负载）

■ CMOS输出
■ 输出幅度： 4Vpp≥±1Vpp ~14.5Vpp ± 0.5Vpp 可调
■ 上升 / 下降时间： ≤ 120nS

■ TTL 输出
■ 输出幅度： ≥ 3Vpp
■ 扇出能力： 20TTL 负载
■ 上升 / 下降时间： ≤ 25nS

■ VCF 输出
■ 输入电压： 0V~10V ± 1V(100:1)
■ 输入阻抗： 10K Ω± 10%

■ 频率计数器
■ 内部 / 外部：开关可供选择
■ 范围： 0.3Hz~3MHz /0.5Hz~5MHz (5Hz~100MHz 外部 )
■ 度：时基度 ± 1 位
■ 时基： ± 20ppm(23 ℃± 5 ℃ ) 经过 30 分钟暖机时间
■ 分辨率：zui大分辨率 1Hz 时为 10nHz ， 100MHz 时为 0.1Hz
■ 输入阻抗： 1M Ω /150pF
■ 灵敏度： ≤ 35mVrms(5Hz~80MHz); ≤ 45mVrms(80MHz~100MHz)
■ 附件
■ 电源输入： AC115V,230V ± 10%,50/60Hz
■ 操作环境：在室内使用，高达海拔 2000m ，环境温度 0 ℃ ~40 ℃，相对湿度80％(zui大),安等级：Ⅱ，污染程度：2
■ 储存温度和湿度： -10℃ ~70 ℃ ,70%( zui大 )
■ 外形尺寸： 251 （ W ） × 91(H) × 291(D)m/m
■ 重量： ;2.1kgs-MFG-8216A/8250A;
